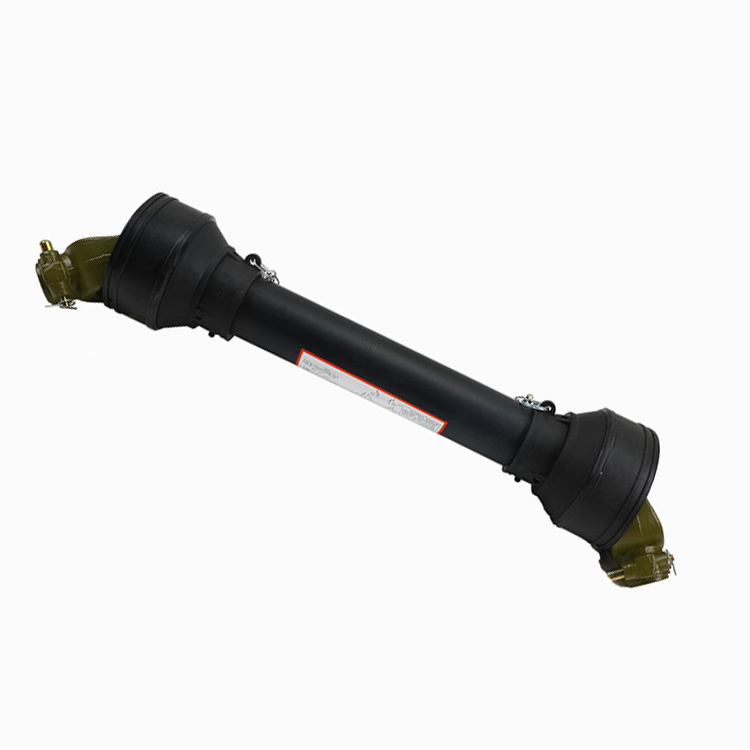

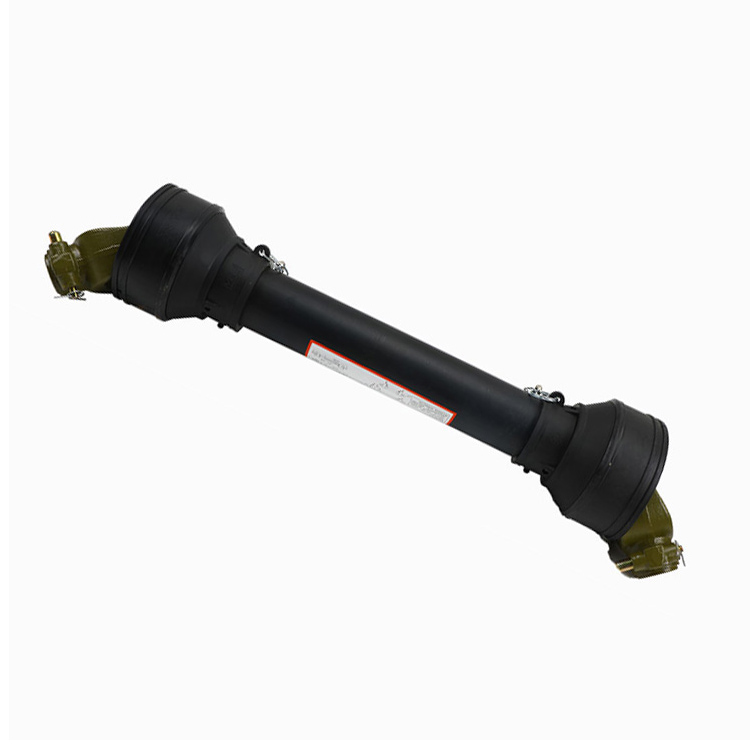

Landwirtschaftliche Maschinen -PTO -Wellenantriebsübertragungswelle

Shuoxin ist ein führender PTO -Wellenantriebs -Wellen -Wellenhersteller, -versorger und Exporteur in China. Dieses Produkt hat eine Vielzahl von Verwendungsmöglichkeiten und eignet sich hauptsächlich für landwirtschaftliche Traktoren, kleine Pflüge, Rotationsfalle, Sämaschinen, Düngerströme, Mäher, Kompressoren, Rasenmäher und Strohkompaktoren.

Anfrage absenden

Produktbeschreibung

Wir bei Shuoxin bieten maßgeschneiderte Optionen für landwirtschaftliche Maschinen -PTO -Wellenantriebsübertragungswelle an, um den besonderen Bedürfnissen unserer Kunden gerecht zu werden. Unsere Produkte bestehen aus hochwertigen Rohstoffen, professionell geschweißt und sorgfältig gefertigt, um verschiedene Arten von landwirtschaftlichen Maschinenübertragungswellen zu schmieden. Unsere landwirtschaftliche Maschinerie -Leistungswellenübertragungswelle wird in landwirtschaftlichen Traktoren, kleinen Züchter, Rotationsbekenntnissen, Sämaschinen, Düngermaschinen, Rasenmähern, Ballenmäher, Rasenmähern, Strohballen und anderen landwirtschaftlichen Maschinen häufig eingesetzt.



Parameter der landwirtschaftlichen Maschinen -PTO -Wellenantriebsübertragungswelle

SERIE D (mm) W (mm) 540 min 1000 Minuten
Cv KW Nm Cv KW Nm
1s 22.0 54.0 16 12 210 25 18 172
2s 23.8 61.3 21 15 270 31 23 220
3s 27.0 70.0 30 22 390 47 35 330
4s 27.0 74.6 35 26 460 55 40 380
5s 30.2 80.0 47 35 620 74 54 520
6s 30.2 92.0 64 47 830 100 74 710
7s 30.2 106.5 75 55 970 118 87 830
8s 35.0 106.5 95 70 1240 150 110 1050
9s 41.0 108.0 120 88 1560 190 140 1340


SERIE D (mm) W (mm) 540 min 1000 Minuten
Cv KW Nm Cv KW Nm
1s 22.0 54.0 16 12 210 24 18 175
2s 23.8 61.3 27 20 355 42 31 295
3s 27.0 70.0 33 24 400 50 37 320
4s 27.0 74.6 38 28 500 60 44 415
5s 30.2 80.0 47 35 620 70 51 500
32s 32.0 76.0 53 39 695 83 61 580
6s 30.2 92.0 55 40 850 83 61 690


SERIE D (mm) W (mm) 540 min 1000 Minuten
Cv KW Nm Cv KW Nm
6s 30.2 92.0 55 40 850 83 61 690
7s 30.2 106.5 75 55 1000 106 78 810
8s 35.0 106.5 90 66 1250 136 100 1020
7ns 35.0 94.0 70 51 970 118 87 830
36S 36.0 89.0 90 66 1175 140 102 975
42s 42.0 104.0 107 79 1400 166 122 1165


Klemmschraube

Schieben Sie das Joch auf die PTO und setzen Sie den Bolzen ein und ziehen Sie sie mit dem richtigen Drehmoment fest


Einfache Boreand -Schernadel

Wählen Sie die richtige Schernadellänge so, dass die Vorsprung minimiert wird.


Ra-Overrunning Clutch

Dieses Gerät verhindert die Übertragung von Trägheitslasten vom Implementieren in den Traktor während der Verzögerung oder das Stoppen der PTO, die sich vom Implementierung fernhält, bis sich alle Teile nicht mehr bewegen. Alle 50 Stunden Gebrauch und nach der Lagerung schmieren.


SA-RATCHET-TYPEL-Limiter

Dieses Gerät unterbricht die Stromversorgung, wenn das Drehmoment die Einstellung überschreitet. Entlasten Sie die PTO sofort, wenn Ratschengeräusche zu hören sind. Alle 50 Stunden nach dem Gebrauch und nach der Lagerung schmieren.


Sb-faulttorqueliventor

Dieses Gerät unterbricht die Stromversorgung durch Scheren eines Bolzens, wenn das Drehmoment die Einstellung überschreitet. Ersetzen Sie den gescherten Bolzen durch den gleichen Durchmesser, die Länge und den gleichen Grad wie das Original. Schmieren Sie den SB mindestens einmal pro Saison und nach einer Phase der Nichtgebrauch mit Fettanpassung.


FF-Friktions-Drehmomentbegrenzer

Begrenzt die Drehmomentübertragung auf den Einstellwert. Ändern Sie die Federkomprimierung nicht, da dies die Geräteeinstellung ändert.


Die Drehmomenteinstellung wird durch Erhöhen oder Verringern der Höhe der Federn eingestellt oder verringert. Um die Drehmomenteinstellung zu erhöhen/zu verringern, ziehen Sie die acht Muttern um 1/4 einer Kurve an und prüfen Sie, ob Sie den richtigen Betrieb korrekt sind. Wiederholen Sie den Vorgang bei Bedarf. Vermeiden Sie eine übermäßige Anziehung der Bolzen-Implemente, Traktor oder Antriebsschäden können auftreten.


Zwei Arten von Plastiksicherheitsschutz sind mit derselben Baugruppe.


SCHMIERUNG:

Eine häufige Schmierung ist erforderlich. Fetten Sie die Teile der Antriebswellenteile in stündlichen Abständen an, wie in der obigen Zeichnung angibt


Demontage:

1. Nehmen Sie einen Schraubendreher, um die Schnalle von einem zum anderen zu entzünden und dann außerhalb des Plastikkegels außerhalb der Röhre zu nehmen.

2. Entfernen Sie das Lager aus der Rille des Jochs.

3. Erzählen Sie die oben genannten Schritte für die andere Seite.


MONTAGE

1. Montieren Sie die Zapfen mit den Schildern.

2. Fetten Sie die Rille am Joch.

3. Schieben Sie das Lager in die Rille.

4. Richten Sie das Lager auf der Plastikabdeckung aus.


Verkürzung der Thedriveswelle

Empfehlen Sie keine Änderungen an unsererLandwirtschaftliche Maschinen -PTO -Wellenantriebsübertragungswelle. Eine Änderung der Geräte kann zu unsicheren Bedingungen führen und die Garantie des Herstellers entspannen.

1. Entfernen Sie die Abschirmung

2. Shortieren Sie die Innen- und Außenantriebsrohre auf die erforderliche Länge. Verkürzen Sie die Antriebsrohre einzeln, indem Sie die gleiche Länge sowohl von Innen- als auch von Außenrohre schneiden.

Agricultural Machinery PTO Shaft Drive Transmission Shaft ManufacturerChina Agricultural Machinery PTO Shaft Drive Transmission ShaftAgricultural Machinery PTO Shaft Drive Transmission ShaftWholesale Agricultural Machinery PTO Shaft Drive Transmission Shaft



Unsere Anpassungsoptionen

Wir bieten Anpassungsoptionen an, um die besonderen Bedürfnisse unserer Kunden zu erfüllen. Unser erfahrenes Engineering -Team kann eng mit Ihnen zusammenarbeiten, um axiale Durchflusspumpen zu entwerfen und herzustellen, die Ihren spezifischen Anwendungsanforderungen entsprechen. Bitte kontaktieren Sie uns, um weitere Informationen zur Anpassung und ein Angebot anzufordern.
