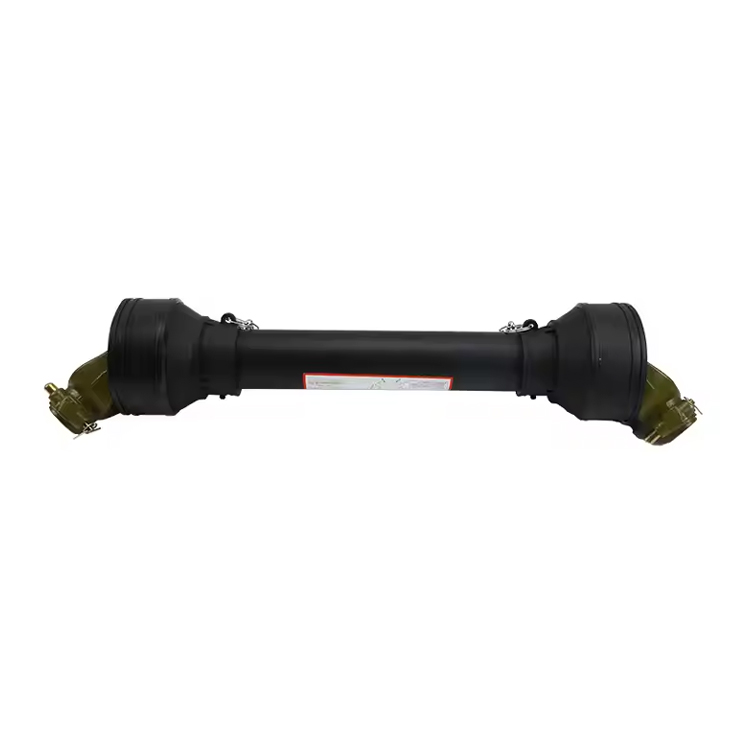

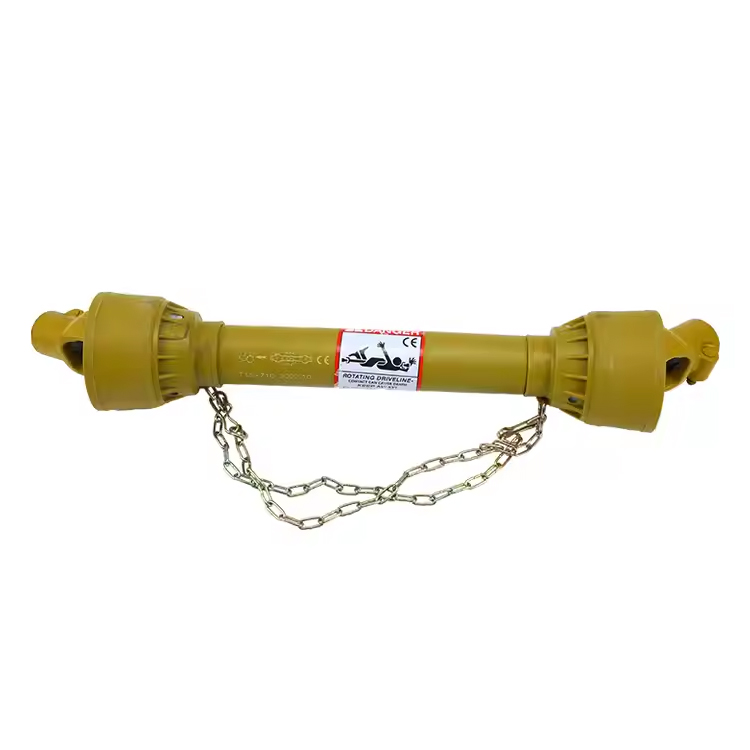

Traktorantriebswellen

DerTraktorantriebswellensind wichtige Komponenten des Stromübertragungssystems in landwirtschaftlichen Maschinen. Die Hauptfunktion besteht darin, die Motorleistung effizient auf die Räder oder die dazugehörigen landwirtschaftlichen Maschinen zu übertragen, was als Kernbaugruppe dient, die die Betriebseffizienz und die Fahrsicherheit des Traktors gewährleistet.

Strukturkomposition

Transmissionswellenrohr: Es ist die Hauptkomponente für die Stromübertragung und kann Drehmoment und Biegespannung standhalten.

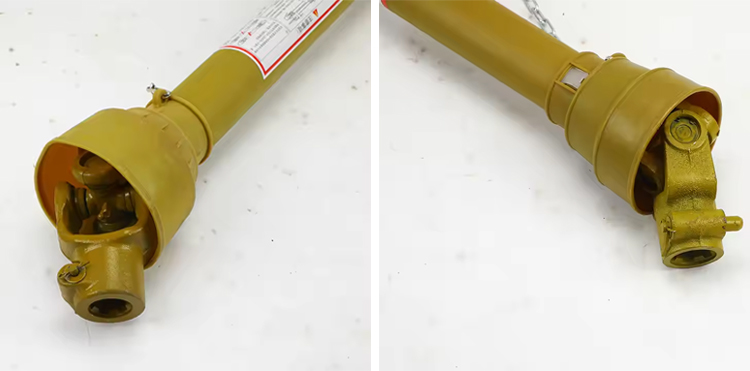

Universalgelenk: Es ermöglicht die Stromübertragung zwischen Eingangs- und Ausgangsenden, die nicht auf derselben Ebene liegen. Der maximale Winkel kann 80 ° erreichen. Es nimmt eine Kugelkäfigstruktur an, um eine reibungslose Übertragung zu gewährleisten.

Kopplung und Schaftschacht: Verbinden Sie das Getriebe und die Antriebsachse. Das rechteckige Getriebsraddesign verbessert die Getriebegenauigkeit.

Lager und Dichtungen: Tiefe Rillenkugellager (für Hochgeschwindigkeit und schwere Belastung), zylindrische Rollenlager (mit starker Tragfähigkeit) und Schiebungslager (für niedrige Geschwindigkeit und schwere Last) werden in Kombination verwendet. Öldichtungen verhindern das Leck von Schmieröl.

Gemeinsame Formen und Merkmale

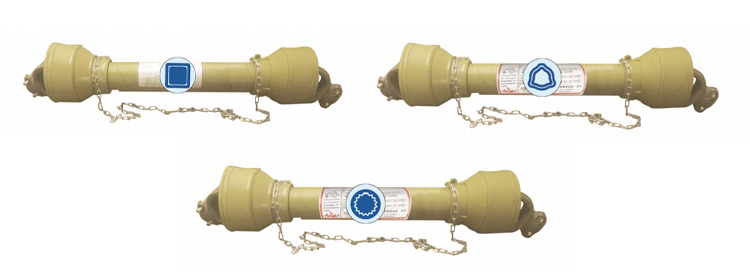

Die Spline -Form derTraktorantriebswellenkann die Rotationseffizienz und die tragende Kapazität direkt beeinflussen und gilt auch für verschiedene Anwendungsszenarien.

Rechteckige Spline

● Es wird die Methode der Zentrierung von kleinem Durchmesser verwendet, um eine gute Zentrierstabilität zu gewährleisten. Die durch Wärmebehandlung verursachte Verformung kann durch Schleifen beseitigt werden, um eine hohe Präzision zu gewährleisten.

● Bei mehreren Zähnen kann es die Last zerstreuen und für feste Anschlüsse oder Schiebeverbindungen mit mittleren bis kleinen Lasten geeignet sind.

● Die Zahnwurzel ist relativ flach und führt zu einer geringeren Spannungskonzentration. Die Festigkeit von Schaft und Hub ist weniger geschwächt und durch Schleifen kann eine hohe Präzision erreicht werden.

● Es wird üblicherweise bei mechanischen Getriebe von Traktoren, Automobilen, Werkzeugmaschinen usw. verwendet und eignet sich besonders für Situationen, die eine hohe Ausrichtung und Anleitung erfordern.

Batute spline

● Das Zahnprofil ist eine involvente Kurve. Wenn es einer Last ausgesetzt ist, erzeugt es eine radiale Kraft, um sicherzustellen, dass jeder Zahn gleichmäßig gestresst ist, was zu hoher Stärke und langer Lebensdauer führt.

● Es kann üblicherweise für die Seitenzahnausrichtung oder auch für die Ausrichtung des großen Durchmessers oder für die Ausrichtung mit kleinem Durchmesser verwendet werden.

● Der Prozess ähnelt dem der Zahnräder, so dass es einfach ist, eine hohe Präzision und Austauschbarkeit zu erzielen.

● Es ist für Verbindungen mit großen Lasten, Anforderungen an die Genauigkeit mit hoher Ausrichtung und große Abmessungen geeignet.

Dreieckige Spline

● Einfache Verarbeitung: Die Zähne sind klein und zahlreich, erleichtern die Einstellung und den Bau der Montage und verursachen eine minimale Schwächung der Schaft und Nabe.

● Geeignet für statische Verbindungen mit kleinen Durchmessern und niedrigen Lasten, z. B. Anschlüsse von dünnwandigen Teilen.

● Einfache Struktur und niedrige Herstellungskosten.

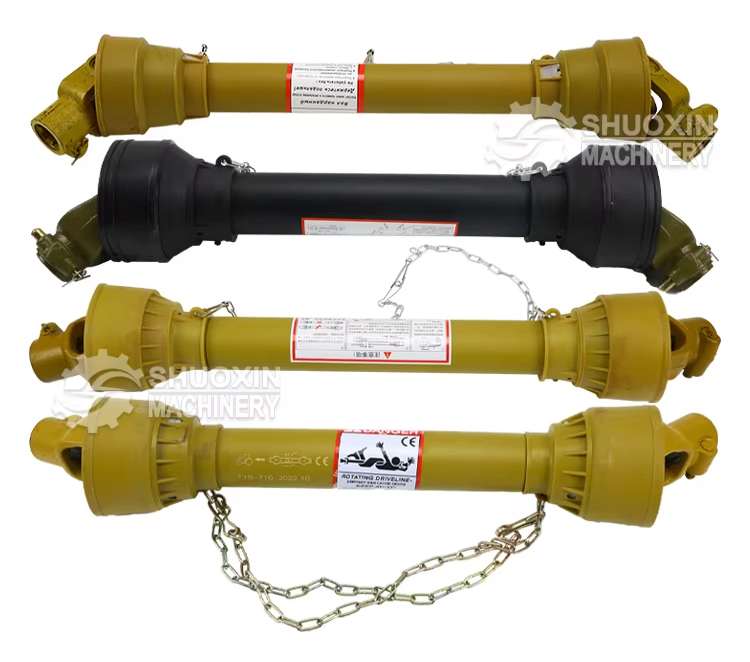

DieseTraktorantriebswellenProduziert und entwickelt von Shuoxin® ist hauptsächlich so konzipiert, dass sie kontinuierlich effiziente und langlebige Übertragungslösungen für die globale Landwirtschaft bieten, sodass mehr Landwirte ihre landwirtschaftlichen Operationen problemlos durchführen können.
